銅排的加工標準
銅排 (GBT5585.1-2005)
1）外觀質量：
成品銅和銅合金母線不允許有接頭，表面質量應光潔、平整，不應有與良好工業產品不相稱的各種缺陷；銅和銅合金母線圓角、圓邊處不應有飛邊、毛刺及裂口。窄邊尺寸，10-20，寬邊尺寸60-200mm，交貨長度一般為2-9m，交貨質量約為40-100kg
2）化學成分：

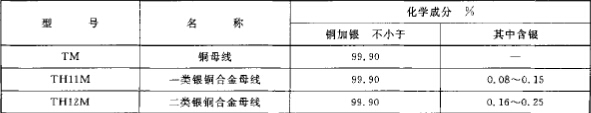

取樣：在有代表性的部位選取，試樣的組織成分均勻一致，制樣前應干凈，無銹皮，污垢和其他雜物，如有必要，個樣可用乙醚，丙酮清洗，再用酒精漂洗，然后晾干。樣屑可以鉆取，但要防止引入雜質，特別是鐵，鉆樣速度控制，防止過熱而氧化。 要求
3)尺寸(厚度，寬度；圓角 圓邊半徑；平直度）
取樣截取試樣一根，長度不小于1m.在成圈或者成盤的試樣上直接測量時，應距端頭至少1m，在成捆試樣上測量時，應在兩端距端頭至少200mm處分別進行
要求：

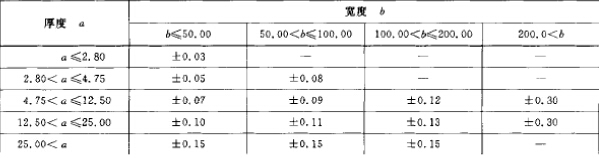

①厚度

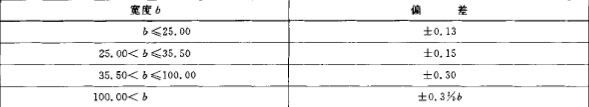

②寬度

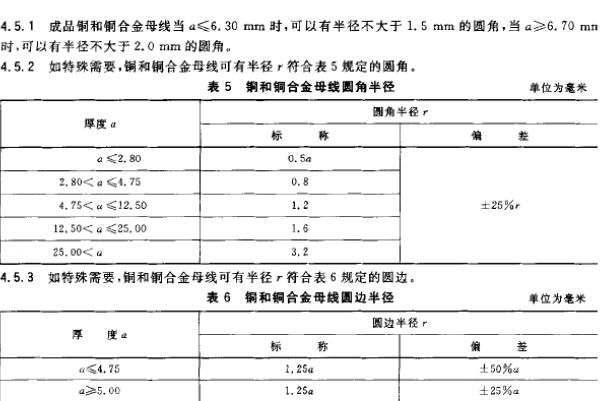

③角 圓邊半徑
④平直度：
窄邊平直度： 2.80< a ≤ 16.00，50.00< b ≤ 150.00時，平直度小于2mm；其他規格小于4mm。
寬邊平直度：硬態要求，本產品無要求
4）力學性能（抗拉強度，伸長率；硬度；單向彎曲）
①抗拉強度，伸長率
取樣：從外觀檢查合格的樣品一端截取試件3根，試件長度為原始標距長度加兩倍鉗口夾持長度，取樣時避免試樣受到機械損傷
②硬度
取樣:截取長約100mm試件一個，表面應平滑平坦，不應有氧化皮及污物、油脂，表面應能保證直徑的精確測量。導體橫截面硬度測量時，制備試樣和表面磨平、拋光過程中應避免加熱。試件厚度至少應為壓痕深度的8倍。
要求
③單向彎曲
取樣：
截取平直試樣2個，試樣厚度應為薄板或薄帶產品的厚度，并保留兩個原表面；機加的試樣，其寬度應為20-25mm，對于寬度小于20mm的薄帶產品，試樣寬度應為原產品的全寬度，試樣長度為150mm。樣坯的切取位置和方向按相關產品標準要求。制備試樣時，應使由于發熱和加工硬化的影響減至最小，試樣表面應無裂紋和傷痕，棱邊應無毛刺。
選取試樣的長度L,與彎曲柱面直徑d，試件厚度或直徑a的關為L=0.5π(d+a）+140（mm）
彎曲半徑
要求
銅和銅合金母線的寬邊彎曲90度，表面應不出現裂紋，彎曲圓柱的直徑應按厚度a的尺寸符合國標要求選擇。
5)電阻率
取樣 ：試樣無接頭，表面無裂紋及缺陷；橫向尺寸為1mm及以上的用肉眼檢查，小于1mm的試樣用20倍放大鏡檢查。；試樣表面特別是電流和電位接頭接觸面應基本無斑疤，灰塵和油污，必要時，在測量尺寸前應清洗干凈;沿試樣標距長度以相等間距分5次或更多次所得橫截面積，相對偏差在基準試驗時應不超過1%，常規試驗不超過2%；測定單位長度的質量時，試樣的兩端應呈平面且垂直于縱軸，試樣表面應無毛刺、飛邊和弧邊（鋸齒狀邊）;從大塊材料截取的試樣，應注意在試樣制備時防止材料性能發生明顯變化，塑性變形會使材料加工變硬，電阻率增加，加熱會使材料退火，電阻率變小。
必要時，基準試驗用試樣應按下述方法制備：試樣經酸洗并加工至標稱直徑為2mm，去油污，經500-550攝氏度保護性氣氛中退火30min，然后在同一保護氣氛中快速冷卻或在空氣中快速轉移到水中冷卻。
樂清市人禾電子有限公司是浙江最好的銅排廠家,專注于新能源電動車電池銅排連接、電工連接銅排、編織銅排、軟銅排連接、線纜連接以及絕緣保護套生產、研發和銷售。產品符合歐盟環保、UL阻燃，ISO9001管理體系認證要求。
